概述

　　AFC-CMS10000平台管理软件是综合的安防和消防集中管理平软件，即有适用于大型项目的集中防火防盗平台、分级防火防盗管理平台(如平安城市、银行联网监控、石油电力行业联网监控等);也有适用于中型项目的集中、分级管理平台(如企业联网监控、智能化工厂、智能化学校、智能化医院等);以及适用于小型项目的小型平台(如智能化小区、智能化大厦、智能化店面等)。

　　平台特点

　　² 支持集团—大区—省—市—县(区)等多级联网构架，采用分级式部署，集中管理;

　　² 具支持多厂家、多协议、多格式的各种安防设备在系统中混合使用，使得用户可自由选择不同厂家设备搭建和扩展安防系统;

　　² 提供高性能流媒体服务器，满足大规模系统和大量并发用户使用;

　　² 支持早期火灾预警视频的管理和分发，系统前端和后端都具有声光报警和联动报警功能;

　　² 支持GIS地图、多级电子地图功能;

　　² 支持多种存储构架和录像策略。支持热备冗余录像，满足高标准安防系统的要求;

　　² 提供标清、高清(720P或1080i)解码数字矩阵，复合视频/VGA/DVI等输出方式。提供多厂家、多协议、多类型、多格式视频混合解码;

　　² 集成了视频监控、周界报警、门禁、消防等模块的全数字化、网络化综合安防业务平台;

　　² 支持智能智能分析检测，视频质量诊断;

　　² 支持互联网通信，使用域名绑定的方式集中管理视频服务器或者网络摄像;

　　² 可以根据用户需求进行个性化定制 。

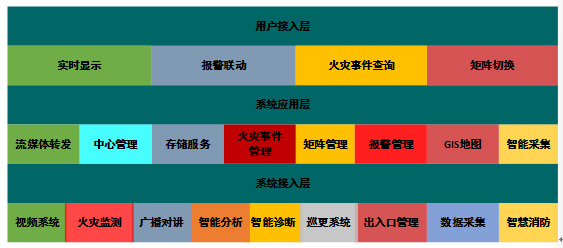

　　系统架构

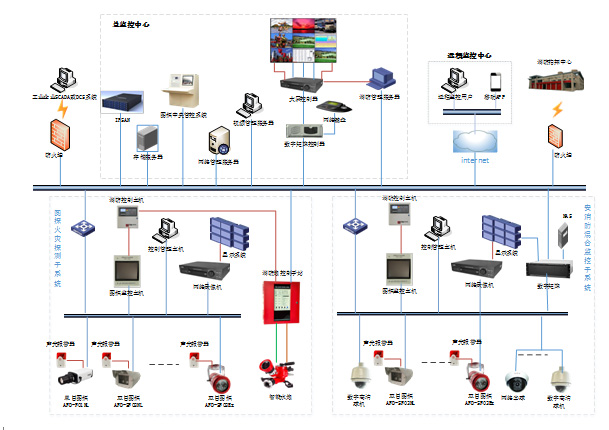

　　系统采用C/S、B/S的混合模式,软件平台主要由中心管理模块、流媒体转发模块、矩阵解码模块、火灾预警管理模块、报警管理模块、中心存储模块、GIS地图模块、数据采集模块、设备接入模块以及客户端模块等组成。

　　² 中心管理模块：中心管理服务器实现整个安防系统的站点架构、用户管理、设备配置、存储设置、信息查询等功能，提供用户管理与权限管理双向模式、界面的一站式管理、全面的权限管理，满足多级别组织中架构管理、权限分配、设备定义、设备配置、录像设置、报警记录、用户操作、录像查询等管理功能，并提供WEB方式通过IE浏览器实现远程配置和管理。

　　² 流媒体转发模块：流媒体服务器主要是用来接收来自多台编码器、DVR、IPC传输过来的实时视频图像，并转发给多个客户端、集中存储服务器、数字矩阵服务器进行实时图像浏览，避免客户端直接访问前端摄像机，降低网络流量，降低数据对网络的占用，实现在不同网络带宽条件下大规模视频流媒体传输的优化管理。

　　² 矩阵解码模块：数字矩阵服务器可实现1至8路VGA、DVI、HDMI信号电视墙接入，同时提供手动切换、自动切换、分组切换、定时切换等多种切换方式，并且可以输出多画面分割图像。不仅满足用户对电视墙监看的需求，同时降低系统造价。

　　² 火灾预警管理模块：主要用于接收前端图探、防火防盗摄像机发出的报警信息，对图探或者防火防盗摄像机报警信息与视频管理模块联动，弹屏或者进行报警信息分发，可以对指定目标的移动终端或者工作站进行火灾视频的接收和判断，及早发现火情，及早到达现场，及早处理。

　　² 报警管理模块：主要用于接收前端DVR、DVS、门禁、报警主机、智能分析、智能诊断等的报警信息、事件内容、状态变化等信息，对不同类型的前端设备发出操作指令和控制信息，兼容各个子系统不同类型的通信方式和多种通信格式，它相当于翻译的角色。通过建立起一套统一的消息体系，利用先进的XML语言，在各个前端采集设备(DVR/DVS、门禁主机、报警主机)的响应之间建立起一座互连互通的桥梁。各个前端采集设备按照统一的标准接口通过消息服务器与中心平台进行信息交换和控制信令交换。

　　² 中心存储模块:存储服务器提供对数字化视频监控系统的录像集中存储服务，实现对多台编码器传输过来的实时视频图像在监控中心进行集中录像功能的综合管理，保障大规模长时间视频存储系统的可靠性和稳定性，支持中心专业存储设备(如IP SAN磁盘阵列机)视频流写入。

　　² GIS地图模块：主要是将GIS引擎服务引入平台管理，在GIS地图上的主要位置节点上布放各信息节点、设备节点等，以便能够查看某个位置的实时信息;有报警时可直观的发现报警位置及报警信息。

　　² 数据采集模块：主要是对各种模拟量、开关量及各种智能设备的数据的采集，(如温湿度、电流电压、水浸、气体、烟感等传感器;UPS机房空调等智能设备)，并再平台上进行集中的显示及管理统计。

　　² 设备接入模块：主要是针对特殊项目的其他智能弱电系统的接入管理模块，如门禁模块、停车场模块、巡更模块、广播对讲模块等其他智能系统模块等。

　　² 客户端模块：客户端模块主要是用户的交互使用模块，主要实现对视频数据的访问控制、报警的显示联动、记录的查询回放等功能。
